Pengertian tegangan listrik – Tegangan adalah salah satu parameter mendasar yang terkait dengan rangkaian listrik atau elektronik. Tegangan terlihat secara luas dalam spesifikasi sejumlah barang listrik dari baterai untuk radio dan bola lampu dengan alat cukur, dan di atas itu, ini adalah parameter kunci yang diukur dalam rangkaian juga.
Tegangan pengoperasian suatu peralatan sangat penting, perlu menghubungkan barang-barang listrik dan elektronik ke supply tegangan yang benar. Sambungkan bola lampu 240 volt dengan baterai 12 volt tidak akan menyala, tetapi sambungkan perangkat USB 5V kecil dengan pasokan 240 volt arus yang terlalu banyak akan mengalir dan akan terbakar dan rusak tidak dapat diperbaiki.
Di atas semua ini, level tegangan dalam sebuah sirkuit memberikan kunci untuk operasinya – jika voltase yang salah ada, maka itu dapat memberikan indikasi alasan kegagalan fungsi.
Untuk alasan ini dan banyak alasan, tegangan listrik adalah parameter kunci dan mengetahui apa tegangan itu bisa menjadi persyaratan utama dalam keadaan apa pun.
Dasar Teori Tegangan Listrik
Tegangan dapat dianggap sebagai tekanan yang memaksa elektron yang dibebankan mengalir dalam rangkaian listrik. Aliran elektron adalah arus listrik yang mengalir.
Jika potensi positif ditempatkan pada salah satu ujung konduktor, maka ini akan menarik muatan negatif padanya karena tidak seperti muatan menarik. Semakin tinggi potensi menarik muatan, semakin besar daya tariknya dan semakin besar arusnya.
Intinya, tegangan adalah tekanan listrik dan diukur dalam volt yang dapat diwakili oleh huruf V.
Biasanya huruf V digunakan untuk volt dalam persamaan seperti hukum Ohm, tetapi kadang-kadang huruf E dapat digunakan – ini singkatan dari EMF atau gaya gerak-elektro. Untuk mendapatkan gambaran tentang apa voltase itu dan bagaimana pengaruhnya terhadap rangkaian listrik dan elektronik, seringkali berguna sebagai analogi dasar untuk memikirkan air dalam pipa, bahkan mungkin sistem pipa air di rumah. Tangki air ditempatkan tinggi untuk memberikan tekanan (voltase) untuk memaksa aliran air (arus) melalui pipa. Semakin besar tekanan, semakin tinggi aliran air.
Tegangan Listrik Di Setiap Negara
Supply tegangan AC dapat bervariasi untuk setiap negara. Negara-negara Eropa menggunakan 230V sedangkan negara-negara Amerika utara menggunakan 120V.
Di bawah ini tabel supply tegangan listrik di setiap negara
| Negara | Voltage [Volts] | Frequency [Hertz] |
| Australia | 230V | 50Hz |
| Brazil | 110V | 60Hz |
| Canada | 120V | 60Hz |
| China | 220V | 50Hz |
| France | 230V | 50Hz |
| Germany | 230V | 50Hz |
| Indonesia | 220V | 50Hz |
| India | 230V | 50Hz |
| Ireland | 230V | 50Hz |
| Israel | 230V | 50Hz |
| Italy | 230V | 50Hz |
| Japan | 100V | 50/60Hz |
| New Zealand | 230V | 50Hz |
| Philippines | 220V | 60Hz |
| Russia | 220V | 50Hz |
| South Africa | 220V | 50Hz |
| Thailand | 220V | 50Hz |
| UK | 230V | 50Hz |
| USA | 120V | 60Hz |
Cara Mengukur Tegangan Listrik

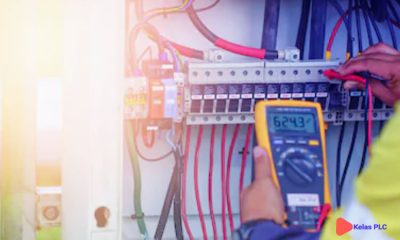

Salah satu parameter kunci yang perlu diketahui dalam sirkuit listrik atau elektronik adalah tegangan. Ada beberapa cara pengukuran tegangan dapat dilakukan, tetapi salah satu yang paling umum adalah menggunakan multimeter.
Multimeter analog atau digital dapat digunakan, tetapi belakangan ini multimeter digital paling umum digunakan karena lebih akurat dan tersedia dengan harga yang sangat wajar.
Hal – hal yang berhubungan dengan tegangan listrik akan kita bahas pada materi selanjutnya.
Semoga materi pengertian tegangan listrik dapat menambah wawasan sahabat.
Rangkuman Pengertian Tegangan Listrik
Tegangan adalah salah satu parameter dasar yang menggambarkan kondisi listrik dalam suatu rangkaian – diukur dalam volt.
