Breadboard adalah salah satu perangkat yang membantu Kita saat mempelajari cara membuat rangkaian elektronika.
Jadi dapat dikatakan, papan rangkaian elektronika dalam membuat rangkaian sementara tanpa harus ada penyolderan disebut breadboard.
Pada materi breadboard kali ini, Kamu akan belajar sedikit tentang apa itu breadboard, mengapa disebut breadboard, dan bagaimana menggunakannya.
Setelah selesai, Kamu harus memiliki pemahaman dasar tentang cara kerja breadboard dan dapat membuat rangkaian dengan menggunakan project board.
Apa Itu Breaboard
Breadboard atau disebut juga dengan project board adalah sebuah board atau papan yang berfungsi untuk merancang sebuah rangkaian elektronik sederhana.
Dengan bantuan project board Kita dapat membuat sebuah prototipe dari suatu rangkaian elektronik yang belum disolder sehingga masih dapat dirubah skema atau pengantian komponen.
Kelebihan menggunakan breadboard adalah komponen yang dirakit tidak akan mengalami kerusakan. Komponen-komponen ini juga dapat dipasang kembali untuk membentuk rangkaian yang berbeda.
Breadboard biasanya terbuat dari plastik dan memiliki berbagai lubang di dalamnya. Lubang tersebut sebelumnya sudah diatur sedemikian rupa sehingga sudah membentuk satu kesatuan.
Selain itu breadboard yang banyak ditemukan di pasaran biasanya dibagi menjadi 3 ukuran, yaitu:
- Mini breadboard
- Medium breadboard
- Large breadboard
Penjelasan mengenai ketiga jenis ukuran breadboard tersebut akan dibahas pada artikel dibawah ini.
Cara Kerja Breadboard
Sekarang setelah Kamu memahami pengertian breadboard dan jenis project board berdasarkan ukurannya yang Kamu miliki. Selanjutnya Kamu harus memahami bagaimana cara kerja breadboard.
Secara singkat breadboard dapat didefinisikan sebagai papan yang memiliki lubang sambungan berdasarkan pola tertentu.
Untuk menghubungkan satu lubang ke lubang lainnya, Sebuah konduktor listrik logam khusus kemudian ditempatkan di bagian bawah lubang.

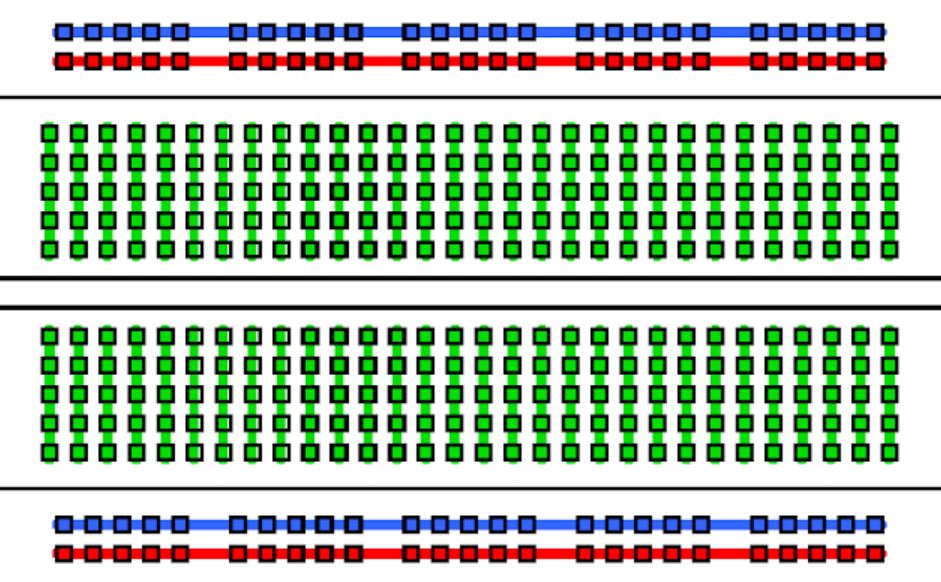

Sebuah konduktor logam berguna untuk menyederhanakan rangkaian bagi pengguna. Biasanya breaboard akan memiliki jalur seperti yang ditunjukkan di bawah ini:
Fungsi dan warna masing-masing jalur sambungan pada breadboard dijelaskan sebagai berikut sesuai gambar di atas:
- Jalur berwarna merah pada breadboard biasanya digunakan untuk jalur tegangan DC (+).
- Jalur berwarna biru pada breadboard biasanya digunakan jalur tegangan GND (-).
- Jalur berwarna hijau pada breadboard biasanya digunakan untuk pemasangan komponen seperti resistor,dioda,lampu led, Arduino, dan lain-lain.
Jenis Jenis Breadboard
Pada bagian sebelumnnya Kami sudah membahas sekilas tentang jenis jenis project board. Perbedaan antara masing-masing breadboard biasanya akan terlihat pada perbedaan jumlah lubang sambungan.
Umumnya ada 3 jenis breadboard yang tersedia di pasaran khususnya di indonesia. Kami akan memberikan penjelasan lengkapnya di bawah ini:
Mini Breadboard
Mini breadboard adalah jenis terkecil dari breadboard yang ada di pasaran. Mini breadboard digunakan untuk membuat rangkaian mini yang tidak memerlukan banyak komponen elektronik. Jumlah lubang sambungan pada breadboard mini kurang lebih sekitar 170 titik. Titik koneksi digunakan sebagai titik koneksi untuk komponen elektronik ini.
Medium Breadboard
Medium breadboard sering juga disebut dengan half size breadboard. Hal ini karena jumlah lubang penghubung adalah setengah dari jumlah lubang jenis breadboard terbesar. Jumlah lubang sambungan yang dimiliki medium breadboard kurang lebih 400 titik.
Large Breadboard
Large breadboard adalah yang terbesar dari tiga jenis breadboard. Papan project board yang lebih besar dapat digunakan jika Kamu ingin menghubungkan sejumlah besar komponen elektronik. Jumlah lubang yang dimiliki oleh large breadboard kurang lebih 830 titik.
Fungsi Breadboard
Seperti disebutkan sebelumnya kegunaan breadboard adalah untuk menghubungkan media konduktif (penghantar listrik) dan kabel jumper.
Sehingga daya dapat didistribusikan dari satu komponen ke komponen lainnya dengan cara yang persis sama tanpa mengganggu pengguna dengan menyolder atau bongkar pasang.
Salah satu kelebihan menggunakan project board adalah bagian yang dirakit tidak akan pecah dan mudah untuk dirakitkembali. Karena project board merupakan papan yang tidak bisa disolder.
Cara Menggunakan Breadboard
Cara menggunakan breadboard dapat dikatan cukup mudah untuk merangkai rangkaian yang ingin Kamu buat agar dapat menjadi prototipe.
Tetapi pengetahuan dasar tentang membaca skematik rangkaian dan keakraban dengan komponen elektronika sangat membantu dalam memahami penggunaan breadboard.
Baca juga: Simbol Komponen Elektronika Dan Fungsinya
Harga Breadboard
Setelah Kita sudah mengetahui berbagai informasi mengenai breadboard, penting juga untuk Kamu mengetahui kisaran harga breadbroad dan spesifikasi breadboard yang tersedia dipasaran.
Di bawah ini adalah harga untuk masing-masing jenis breadboard berdasarkan ukurannya:
- Breadboard SYB 130 dengan 760 pin dibandrol dengan harga Rp. 16.000. Dimensi dari breadboard ini adalah 12 x 65 baris. Breadboard ini memiliki fungsi yang sama dengan PCB.
- Breadboard hitam dengan dimensi 47 x 35 x 85 mm dan total 170 pin tersedia dengan harga Rp. 12.000. Adapun konduktor yang digunakan terbuat dari bahan tembaga sehingga kualitas konduktor sangat baik. Itu dapat dengan mudah dipasang di atas robot sebagai modul tambahan.
- PCB Breadboard atau Project Breadboard GL12 dijual dengan harga sekitar Rp. 30.000. Untuk harga ini kamu bisa mendapatkan breadboard berukuran 175 x 67 x 8 mm. Project board ini umumnya digunakan untuk diode, transistor, kapasitor, resistor, LED, dll.
Kesimpulan
Dari penjelasan diatas Kita dapat menyimpulkan bahwa breadboard adalah sebuah board atau papan yang berfungsi untuk merancang sebuah rangkaian elektronik sederhana.
