Pada artikel ini, kita akan memahami perbedaan PLC dan SCADA dengan contoh dalam otomasi industri.

Kita mengenal komputer yang terdiri dari CPU, Monitor, Keyboard, dan Mouse. Dalam otomasi industri, kita tahu bahwa PLC dan SCADA digunakan untuk mengendalikan suatu sistem. Nah, keduanya berbeda satu sama lain.

Faktanya, Kamu dapat mengatakan keduanya adalah elemen yang berbeda pertama-tama dan karenanya, pasti memiliki perbandingan dalam hal pemahaman.

Jika Kamu membandingkannya dengan komponen komputer, maka PLC adalah CPU dan SCADA adalah monitornya. Misalkan Kamu memiliki sistem untuk mengontrol sistem konveyor. Kamu memiliki PLC untuk menulis logika untuk mengendalikan konveyor. Kamu memiliki SCADA untuk menampilkan grafik sistem konveyor di dalamnya.

Jadi, perbedaan utama adalah bahwa PLC digunakan untuk menulis logika kontrol sedangkan SCADA digunakan untuk menampilkan grafik dan menyediakan akses parameter yang ditetapkan ke operator sehingga ia dapat mengoperasikan dan mengontrol variabel yang ditulis dalam PLC.

PLC tidak dapat menampilkan grafik dan SCADA tidak dapat digunakan untuk logika kontrol.

Mari kita ambil contoh ini lebih jauh. Anggaplah Kamu memiliki tiga variabel bernama tombol, konveyor, dan kecepatan yang ditentukan dalam PLC. Logikanya ditulis sebagai – Alihkan tombol yang menghidupkan atau mematikan konveyor dan saat dihidupkan, kecepatan yang disetel harus bergerak dalam variabel kecepatan untuk memvariasikan kecepatan.

Sekarang, Kamu akan memetakan ketiga variabel ini di SCADA dan menampilkan grafiknya. Ketika PLC dan SCADA berkomunikasi, dan operator mengalihkan tombol dari layar SCADA, variabel tombol yang ditulis dalam logika akan diaktifkan sesuai dan menghidupkan atau mematikan output konveyor.

Operator akan memasukkan kecepatan di layar SCADA dan variabel kecepatan di PLC akan terpengaruh sesuai dengan variasi kecepatan konveyor.

Baca juga:   Kelebihan Dan Kekurangan PLC

Apa Itu PLC

PLC adalah bagian perangkat keras di mana input dan output terhubung dengannya dan logika ditulis di dalamnya menggunakan bahasa pemrograman PLC seperti Ladder diagram, Instruction List, Structured Text, Function Block Diagram, Sequential Function Charts (SFC).

Apa Itu Scada

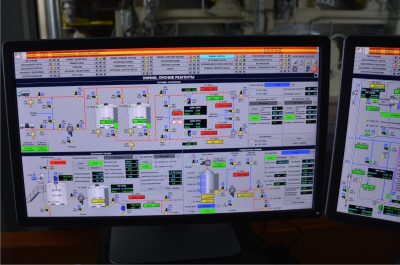

Di SCADA, Kamu harus mendesain layar di mana Kamu harus memetakan variabel PLC di dalamnya. Menggunakan protokol komunikasi, PLC dan SCADA berkomunikasi satu sama lain dan bagian kontrol kemudian bekerja bersama-sama.

Tujuan utama SCADA adalah merekam dan mengelola data dan laporan, menunjukkan tren, menunjukkan alarm dan pada dasarnya, menunjukkan semua fungsi yang terjadi di dalam PLC di layarnya.

Ini membantu operator dalam memecahkan masalah dan mengidentifikasi apa yang terjadi di dalam PLC.

Perbedaan PLC dan SCADA

Satu hal yang harus diperhatikan bahwa PLC dapat bekerja dalam sistem tanpa SCADA. Ada aplikasi kecil di mana operator tidak memerlukan grafik karena ia hanya memiliki kontrol start atau stop di dalamnya.

Namun, SCADA tidak dapat bekerja tanpa PLC. Apa artinya ketika tidak ada pengontrol dan dengan apa SCADA akan berkomunikasi saat itu; untuk menampilkan grafik atau merekam data.

Jadi, PLC dan SCADA berbeda dalam filosofi kontrol dan tujuan utamanya bekerja.

Mungkin sekian pembahasan mengnai perbedaan PLC dan SCADA, Semoga artikel ini dapat menambah wawasan sahabat semua. Kelas PLC adalah Platrfrom Pembelajaran PLC Online Pertama Di Indonesia.
