Pengertian Kapasitansi

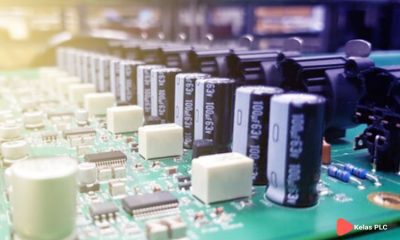

Pengertian-kapasitansi-dalam-kapasitor-cover
Kapasitansi adalah salah satu konsep dasar di balik elektronik, dan ini banyak digunakan, seperti yang terlihat oleh jumlah kapasitor yang digunakan dalam sirkuit elektronik.

Share This Post

Share on facebook
Share on linkedin
Share on twitter
Share on email

Pengertian kapasitansi dalam kapasitor– Kapasitansi adalah salah satu konsep dasar di balik elektronik, dan ini banyak digunakan, seperti yang terlihat oleh jumlah kapasitor yang digunakan dalam sirkuit elektronik.

Kapasitor, resistor adalah komponen yang paling banyak digunakan berikutnya dalam industri elektronik. Kapasitor dapat digunakan di semua jenis sirkuit dari sirkuit logika, hingga catu daya dan sirkuit frekuensi radio hingga audio. Selain itu ada banyak jenis kapasitor, tetapi terlepas dari perbedaannya, mereka semua mengandalkan konsep dasar kapasitansi.

Apa Itu Kapasitansi?

Kapasitansi secara efektif adalah kemampuan untuk menyimpan daya. Dalam bentuknya yang paling sederhana, sebuah kapasitor terdiri dari dua pelat paralel. Ditemukan bahwa ketika baterai atau sumber tegangan lainnya terhubung ke dua pelat seperti yang ditunjukkan arus mengalir untuk waktu yang singkat dan satu lempeng menerima kelebihan elektron, sedangkan yang lain memiliki terlalu sedikit. Dengan cara ini satu lempeng, yang satu dengan kelebihan elektron menjadi bermuatan negatif, sedangkan yang lain bermuatan positif.

Pengertian-kapasitansi-dalam-kapasitor

Jika baterai dilepas, kapasitor akan mempertahankan dayanya. Namun jika resistor ditempatkan di atas pelat, arus akan mengalir sampai daya yang tersedia kapasitor habis.

Sejatinya Kapasitor

Kapasitor datang dalam berbagai bentuk, masing-masing dengan propertinya sendiri. Kapasitor fisik dapat berupa permukaan mount atau varietas bertimbal tradisional serta memiliki faktor bentuk dan sifat kinerja listrik yang berbeda.

Catatan tentang Jenis Kapasitor:

Ada banyak jenis kapasitor yang tersedia. Meskipun kapasitansi adalah ukuran universal, kapasitor yang berbeda memiliki karakteristik yang berbeda dalam hal elemen seperti kemampuan arus maksimum, respons frekuensi, ukuran, tegangan, stabilitas, toleransi dan sejenisnya. Untuk mengakomodasi parameter ini, beberapa jenis kapasitor lebih baik daripada yang lain di beberapa aplikasi.

Satuan Kapasitansi Kapasitor

Hal ini diperlukan untuk dapat menentukan “ukuran” kapasitor. Kapasitansi kapasitor adalah ukuran kemampuannya untuk menyimpan muatan, dan unit dasar kapasitansi adalah Farad, dinamai menurut Michael Faraday.

Farad didefinisikan: Kapasitor memiliki kapasitansi satu Farad ketika perbedaan potensial satu volt akan mengisinya dengan satu coulomb listrik (mis. Satu Amp untuk satu detik).

Farad didefinisikan: Kapasitor memiliki kapasitansi satu Farad ketika perbedaan potensial satu volt akan mengisinya dengan satu coulomb listrik (mis. Satu Amp untuk satu detik).

Kapasitor dengan kapasitansi satu Farad terlalu besar untuk sebagian besar aplikasi elektronik, dan komponen dengan nilai kapasitansi yang jauh lebih kecil biasanya digunakan. Tiga awalan (multipliers) digunakan, μ (mikro), n (nano) dan p (pico): maksudnya adalah misalanya pada kapasitor memiliki kode nF berarti maksud kode tersebut nano farad.

AwalanMultiplierTerminologi
µ10-6 (millionth)1000000µF = 1F
n10-9 (thousand-millionth)1000nF = 1µF
p10-12 (million-millionth)1000pF = 1nF

Charging Dan Discharging Pada Kapasitor

Dimungkinkan juga untuk memerikasa tegangan pada kapasitor serta memeriksa muatannya. Lagi pula, lebih mudah untuk mengukur tegangan di atasnya menggunakan meteran sederhana. Ketika kapasitor habis tidak ada tegangan di atasnya. Demikian pula, yang terisi penuh tidak ada arus yang mengalir dari sumber tegangan dan oleh karena itu memiliki tegangan yang sama di sumbernya.

Pada kenyataannya akan selalu ada beberapa hambatan di sirkuit, dan oleh karena itu kapasitor akan dihubungkan ke sumber tegangan melalui resistor.

Ini berarti bahwa akan membutuhkan waktu yang terbatas untuk kapasitor untuk mengisi daya, dan kenaikan tegangan tidak terjadi secara instan. Ditemukan bahwa tingkat kenaikan tegangan jauh lebih cepat pada awalnya daripada setelah pengisian selama beberapa waktu. Akhirnya ia mencapai titik ketika hampir penuh dan hampir tidak ada arus.

Secara teori kapasitor tidak pernah terisi penuh karena kurva asimptotik. Namun pada kenyataannya itu mencapai titik di mana ia dapat dianggap terisi penuh atau habis dan tidak ada arus yang mengalir.

Demikian pula kapasitor akan selalu discharge melalui hambatan. Saat muatan pada kapasitor turun, tegangan di pelat berkurang. Ini berarti bahwa arus akan berkurang, dan pada gilirannya tingkat penurunan daya menurun. Ini berarti bahwa tegangan kapasitor jatuh secara eksponensial, secara bertahap mendekati nol.

Tingkat di mana tegangan naik atau turun tergantung pada hambatan di sirkuit. Semakin besar resistansi semakin kecil jumlah muatan yang ditransfer dan semakin lama kapasitor untuk Charging atau Discharging (mengisi atau melepaskan).

Charging-Dan-Discharging-Pada-Kapasitor

Sejauh ini kasus ketika baterai telah terhubung untuk mengisi kapasitor dan terputus dan resistor diterapkan untuk mengisi daya telah dipertimbangkan. Jika bentuk gelombang bolak-balik, yang sifatnya terus berubah diterapkan ke kapasitor, maka ia akan terus-menerus dalam kondisi pengisian dan pemakaian. Agar hal ini terjadi, arus harus mengalir di sirkuit.

Dengan cara ini kapasitor akan memungkinkan arus bolak-balik mengalir, tetapi akan memblokir arus searah. Karena kapasitor tersebut digunakan untuk menghubungkan sinyal AC antara dua sirkuit yang berada pada potensial kondisi tunak yang berbeda.

Semoga, pada titik ini, Kita sekarang memiliki pemahaman tentang Pengertian kapasitansi dalam kapasitor. Semoga juga dapat menambah wawasan sahabat mengenai belajar elektronika.

Jika Sahabat memiliki tips atau feedback, jangan ragu untuk memberikan komentar di bawah ini.

Terimaksih sudah mengunjungi Kelas PLC.
