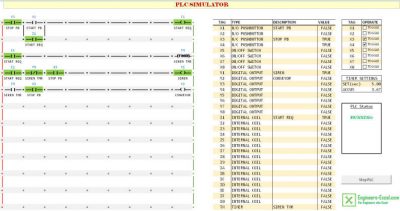

Simulator PLC menggunakan Excel – Sekarang Kamu dapat melakukan simulasi ladder diagram PLC (programmable logic controller) menggunakan excel. Download gratis simulator PLC sekarang.

Simulasikan program PLC dasar menggunakan file excel di komputer yang Kamu gunakan. Tool ini sangat berguna bagi pemula untuk mempelajari dan mempraktekkan fungsi – fungsi ladder diagram PLC. Di bawah ini adalah contoh program latch pada PLC menggunakan simulator PLC exel.

Bagaimana cara melakukan Simulasi PLC menggunakan Excel?

Kamu harus mengunduh file simulator excel PLC.

Donwload filenya disini.

Buka file excelnya. Lalu Kamu tonton video tutorialnya dibawah ini.

Banner Promo Kursus Dasar - Dasar PLC

Deskripsi

Di sisi kiri, Kamu dapat menemukan rel dan rung yang kosong.

Klik pada setiap sel di mana Kamu ingin menambahkan instruksi PLC yang ingin Kamu buat.

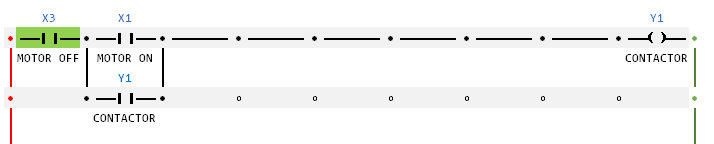

Menu drop-down akan muncul, pilih instruksi PLC yang diperlukan dari menu. Lihat contoh program PLC di bawah ini.

ladder-diagram-menggunakan-exel

Kamu harus memilih baris kosong jika Kamu tidak menggunakan cell tertentu dalam file excel.

Tulis program PLC Anda. Perhatikan file excel ini hanya mendukung fungsi terbatas.

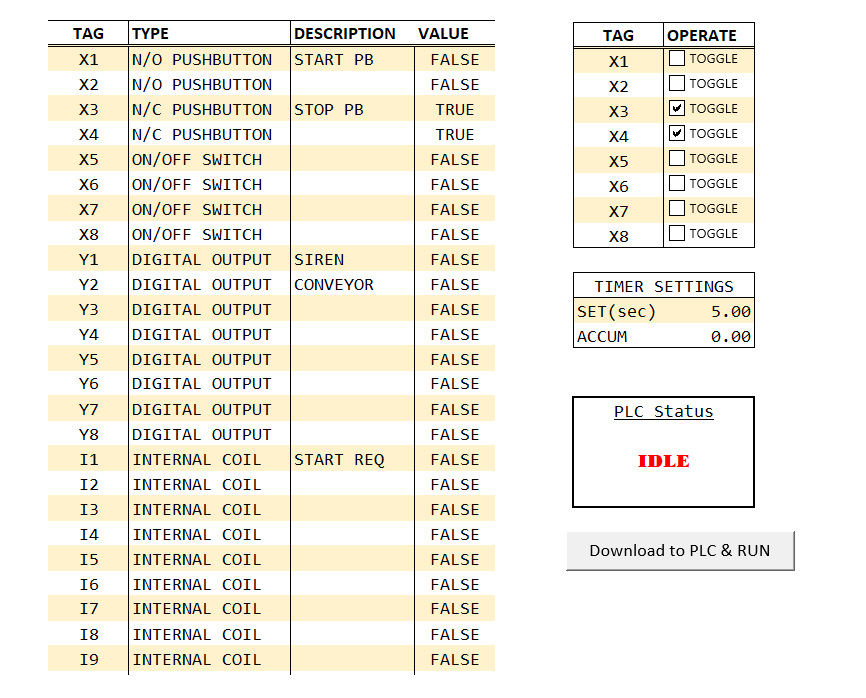

Di tengah, Anda dapat melihat tabel IO di mana Anda dapat melihat detail tag, jenis input, deskripsi, dan status input & output.

Lihat tabel sisi kiri pada gambar di bawah ini.

PLC-Programming-in-Excel-File

Sekarang panel operasi kecil tersedia bagi pengguna untuk mengoperasikan beberapa input selama menjalankan program PLC. Lihat tabel Tag & Operate di sisi kanan atas pada gambar di atas.

Kamu dapat mengubah pengaturan instruksi timer dari tabel timer, tersedia di sisi kanan gambar di atas.

Setelah Kamu selesai mengedit program PLC, maka Kamu harus menjalankan PLC.

Di sini PLC ini memiliki dua mode. Yang satu idle dan yang kedua running.

Baca juga:   Internet of Things (IoT)

Klik tombol “Download to PLC & Run” untuk memulai simulasi PLC Anda.

Perlu diketahui, simulator PLC ini berguna bagi pemula yang ingin melakukan beberapa latihan dengan pemrograman logika tangga PLC tanpa memerlukan aplikasi perangkat lunak yang besar.

Kami selalu menyarankan Anda untuk berlatih program PLC menggunakan salah satu perangkat lunak PLC populer seperti Tia portal, Simatic manager, Zelio soft, RS Logix 500, dll.

Sumber

Perangkat lunak simulasi PLC sederhana ini dirancang oleh “Nitin Mehta”. Kunjungi situs web engineer-excel untuk lebih jelasnya.

Selamat mencoba, Jika Kamu mengalami kesulitan saat mengunakan simulator PLC ini, Kamu bisa bertanya di kolom komentar dibawah ini.
