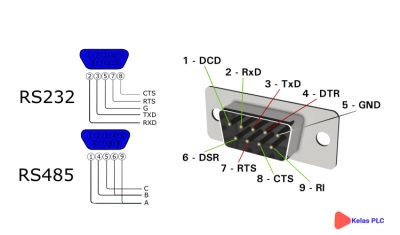

Perbedaan-RS-232-Dan-RS485

Share This Post

Share on facebook
Share on linkedin
Share on twitter
Share on email

Perbedaan RS-232 dan RS-485 – RS-232 dan RS-485 adalah dua jenis protokol komunikasi serial standar. Keduanya digunakan untuk memfasilitasi komunikasi serial antar perangkat, namun keduanya berbeda dalam banyak hal.

Perbedaan antara RS-232 dan RS-485 terlihat berdasarkan jenis kabel datanya. RS-232 menawarkan konfigurasi jalur tipe ujung tunggal. Sebaliknya, RS-485 menawarkan konfigurasi garis tipe diferensial.

Baca juga:   10 Pertanyaan Tentang Listrik

RS-485 dikenal sebagai kemajuan dari RS-232 yang mendukung peningkatan teknologi.

Apa itu protokol komunikasi serial?

Dalam kasus embedded system, seperangkat aturan yang telah ditentukan sebelumnya yang memfasilitasi transfer bit data antara dua unit terprogram satu demi satu, dikenal sebagai protokol komunikasi serial. RS-232 dan RS-485 adalah jenis protokol standar asinkron, di mana transmisi dan penerimaan tidak disinkronkan dengan clock (not clock synchronized).

Singkatan RS pada komunikasi serial RS-232 dan RS-485 adalah Recommended Standard.

Baca juga:   Perbedaan Antara MCB Dan MCCB

Standar pemasangan kabel tersebut ditetapkan oleh organisasi seperti Electronic Industry Association (EIA) dan Telecommunication Industries Association (TIA). Di masa sebelumnya, prefiks RS digunakan sebelum standar pemasangan kabel. Tapi sekarang sudah diganti dengan awalan EIA.

Pengertian RS-232

Interface atau antarmuka kabel serial RS-232 muncul pada tahun 1962. Ini dikenal sebagai metode pemasangan kabel tertua untuk membentuk koneksi antara peralatan terminal data dan peralatan komunikasi data. Misalnya koneksi sistem komputer dengan printer.

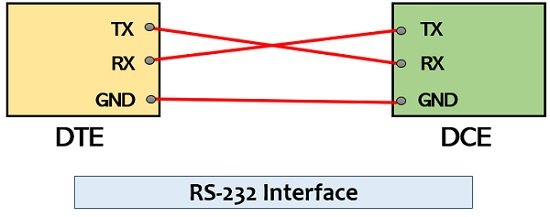

Gambar di bawah ini mewakili antarmuka RS-232 antara dua perangkat:

Pengertian RS-232

Jelas terlihat bahwa ia memiliki pemancar tunggal (single transmitter) dan node penerima tunggal (single receiver) bersama dengan terminal ground. Perintah dari ujung ke ujung melalui kabel dikirim menggunakan sinyal tegangan. Ini mendefinisikan logika 1 sebagai level tegangan listrik antara – 15 hingga – 3 V sedangkan logika 0 sebagai level tegangan antara + 3 hingga + 15 V. Tegangan yang berkisar antara -3 hingga + 3V adalah keadaan yang tidak ditentukan.

Baca juga:   Perbedaan Baterai Dan Kapasitor

Sebelumnya telah Kita bahas bahwa ini adalah jenis protokol asynchronous di mana sinyal clock tidak disediakan. Jadi, di sini transmisi searah terjadi sedemikian rupa sehingga untuk mengintimidasi receiver tentang transmisi, bit awal dikirim terlebih dahulu, setelah actual data sequence dikirim. Juga, complete sequence ini diikuti oleh bit paritas dan bit stop untuk memberikan petunjuk kepada receiver mengenai penyelesaian sequence.

Pengertian RS-485?

Antarmuka kabel serial RS-485 yang ditemukan pada tahun 1998 dikenal sebagai kemajuan RS-232 yang sesuai dengan kemajuan teknologi dunia saat ini. Protokol komunikasi ini memiliki kemampuan untuk menangani 32 perangkat yang terhubung yang hanya ada 1 dalam kasus RS-232. Dengan demikian, ia memiliki 32 pemancar (transmitter) dan 32 terminal penerima (receiver) yang dengannya beberapa perangkat dari satu sistem dapat dihubungkan dengan mudah.

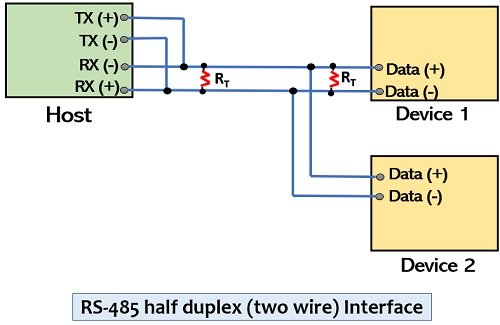

Pengertian-RS-485

Pada RS-485, ketika level tegangan bervariasi antara -200 mV hingga -6 V maka pada ujung receiver diinterpretasikan sebagai logika 1. Sedangkan jika bervariasi antara + 200 mV hingga + 6 V maka akan menjadi logika 0.

Baca juga:   Pengertian Dioda dan Jenisnya di Dalam Elektronika

Ketika sebuah sistem digabungkan dengan RS-485 maka susunan kabel twisted pair menawarkan transmisi jarak jauh dengan kecepatan tinggi yang sesuai dengan berbagai aplikasi industri. Sebelum kedatangan RS-485, standar lain RS-422 ditemukan. RS-422 juga mendukung mode operasi diferensial. Namun, beberapa batasan dikaitkan dengan protokol RS-422 dan batasan tersebut dihilangkan oleh RS-485 sehingga digunakan secara industri.

Umumnya, ini adalah sistem half-duplex dua kabel tetapi kadang-kadang diterapkan dengan cara full-duplexmenggunakan empat kabel.

Perbedaan RS-232 dan RS-485

  1. RS-232 dan Rs-485 adalah jenis kabel data dengan bantuan data yang dipertukarkan antara node dalam jaringan. Transfer data antar node diklasifikasikan sebagai single-ended dan differential. RS-232 menunjukkan tipe transfer data single-ended. Namun transfer data yang ditawarkan RS-232 cukup tidak efektif untuk jarak jauh, sehingga yang digunakan RS-485 adalah tipe differential.
  1. Topologi jaringan yang didukung oleh RS-232 adalah tipe point-to-point karena hanya menghubungkan dua perangkat. Sedangkan topologi jaringan yang didukung oleh RS-485 bersifat multipoint karena beberapa perangkat dapat dihubungkan dengan pendekatan kabel ini.
  2. Sebuah RS-232 memiliki 1 transmitter (driver) dan 1 receiver saja. Sebaliknya, RS-485 memiliki 32 transmitter (driver) dan 32 receiver yang ada dalam satu bus.
  3. Jenis pensinyalan RS-232 bersifat tidak seimbang sedangkan RS-485 menawarkan jenis pensinyalan yang seimbang.
  4. Panjang kabel, kabel RS232 adalah sekitar 50 feet yang relatif cukup kecil dibandingkan dengan RS485 yang memiliki panjang kabel 4000 feet. Jika panjang kabel RS-232 melebihi lebih dari 50 feet maka hambatan dan penurunan tegangan menjadi masalah.
  5. Kecepatan transfer data yang ditawarkan oleh rs485 hampir 20 Mbps sedangkan rs232 adalah 10 kbps. Batasan besar rs232 adalah kecepatan transmisinya dan untuk menghadapinya RS485 muncul.
  6. RS-485 digunakan untuk jarak transmisi yang relatif lebih jauh daripada RS-232. Ini karena RS232 memiliki kecepatan transmisi yang lebih rendah sehingga tidak efisien untuk transmisi jarak yang lebih jauh.
  7. RS-232 kurang kebal terhadap noise dibandingkan dengan RS-485 karena 485 beroperasi pada mode diferensial yang mengurangi efek pergeseran tanah (ground shift ) dan noise yang diinduksi dalam jaringan. Juga, ini membantu dalam menangani masalah yang terkait dengan tabrakan data.
  8. Resistansi input receiver yang ditawarkan oleh 232 berkisar antara 3K hingga 7K ohm. Sementara itu relatif lebih tinggi dalam kasus 485, dengan nilai lebih dari 12K ohm.
  9. Load driver RS485 adalah 60 ohm yang kurang dari RS 232 yang berkisar antara 3K hingga 5K ohm.

Kesimpulan

Jadi, menurut spesifikasi dari dua metode antarmuka serial, RS-232 menemukan aplikasi dalam embedded system seperti pemrograman PLC, drive servo, dll. Sementara RS-485 digunakan dalam sistem komputasi dan otomasi seperti robotika, sistem pengendali cahaya di tempat pertunjukan, dll.

Baca juga:   Sejarah Dan Prinsip Kerja Kabel Fiber Optik (Optical Fiber)

Semoga artikel mengenai perbedaan RS-232 dan RS-485 ini dapat memberikan manfaat untuk Sahabat pembaca setia Kelas PLC.
